一种用于潜油电泵的电缆的电缆保护器，包括分层保护器和连接杆，分层保护器上设置有竖直的通孔，连接杆穿过通孔将多个分层保护器远程固定连接，分层保护器包括固定半套、活动半套、转轴和固定装置，固定半套和活动半套均为可组成圆筒结构的半圆筒，固定半套的第一端与活动半套的第一端通过转轴可转动连接，固定半套的第二端与活动半套的第二端通过固定装置可拆卸连接，固定半套和活动半套上均设置通孔。本实用新型通过多个分层保护器将电缆保护，同时可以根据需要保护的电缆部分的长度调节分层保护器的个数，同时通过固定半套和活动半套的配合，使分层保护器便于固定或拆除，安装方便，能够有效的避免潜油电泵的电缆被磨损。

附图2页

一种用于潜油电泵的电缆的电缆保护器，其特征在于：包括分层保护器和连接杆，所述分层保护上设置有竖直的通孔，所述连接杆穿过所述通孔将多个所述分层保护器远程固定连接，所述分层保护器包括固定半套、活动半套、转轴和固定装置，所述固定半套和所述活动半套均为可组成圆筒结构的半圆筒，所述固定半套的第一端与所述活动半套的第一端通过所述转轴可转动连接，所述固定半套的第二端与所述活动半套的第二端通过所述固定装置可拆卸连接，所述固定半套和所述活动半套上均设置通孔，所述通孔的中轴线与所述固定半套的中轴线平行。

一种用于潜油电泵的电缆的电缆保护器 技术领域
[0001] 本实用新型涉及一种电缆保护器，尤其涉及一种用于潜油电泵的电缆的电缆保护器。 背景技术
[0002] 潜油电泵的电缆是用于连接潜油电泵和油井上部的线缆，其在油井中工作条件恶劣，常处于高温、高压以及含油气等腐蚀性很强的环境中。而且因为电缆安装的位置一般较为狭窄，同时油管、潜油电泵等的连接处通常有连接法兰凸起，对位于此部分的电缆会产生较为严重的磨损，导致电缆的使用寿命降低。 实用新型内容
[0003] 本实用新型的目的就在于为了解决上述问题而提供一种用于潜油电泵的电缆的电缆保护器。
[0004] 本实用新型通过以下技术方案来实现上述目的：
[0005] 一种用于潜油电泵的电缆的电缆保护器，包括分层保护器和连接杆，所述分层保护器上设置有竖直的通孔，所述连接杆穿过所述通孔将多个所述分层保护器远程固定连接，所述分层保护器包括固定半套、活动半套、转轴和固定装置，所述固定半套和所述活动半套均为可组成圆筒结构的半圆筒，所述固定半套的第一端与所述活动半套的第一端通过所述转轴可转动连接，所述固定半套的第二端与所述活动半套的第二端通过所述固定装置可拆卸连接，所述固定半套和所述活动半套上均设置通孔，所述通孔的中轴线与所述固定半套的中轴线平行。
[0006] 具体地，所述固定半套和所述活动半套的上端面均设置有弧形定位槽，所 述固定半套和所述活动半套的下端面设置有与所述弧形定位槽对应的弧形定位棱。
[0007] 进一步，所述电缆保护器还包括固定螺栓，所述连接杆为螺杆，多个所述固定螺栓套装在所述连接杆上，且位于两个相邻的所述分层保护器之间。
[0008] 具体地，所述固定装置包括固定螺钉和紧固螺栓，所述固定半套和所述活动半套的第二端均设置有梯形槽，所述梯形槽上设置有固定通孔，所述固定螺钉穿过所述固定通孔与所述紧固螺栓固定连接。
[0009] 本实用新型的有益效果在于：
[0010] 本实用新型一种用于潜油电泵的电缆的电缆保护器通过多个分层保护器将电缆保护，同时可以根据需要保护的电缆部分的长度调节分层保护器的个数，同时通过固定半套和活动半套的配合，使分层保护器便于固定或拆除，安装方便，能够有效的避免潜油电泵的电缆被磨损。 附图说明

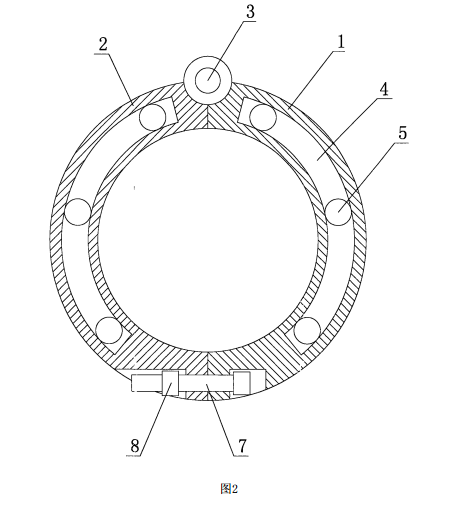

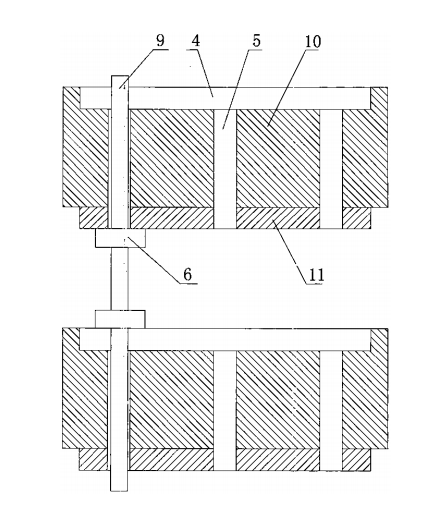

[001 1] 图1是本实用新型一种用于潜油电泵的电缆的电缆保护器的结构示意图；
